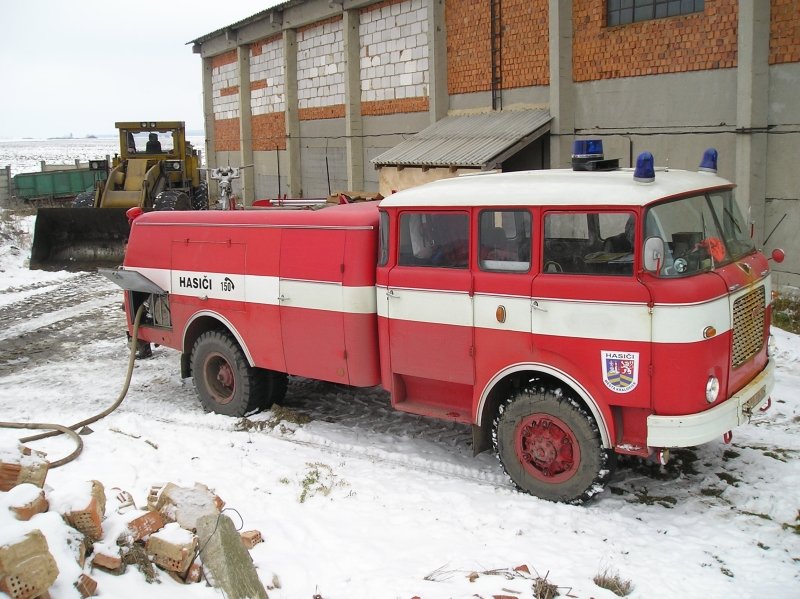

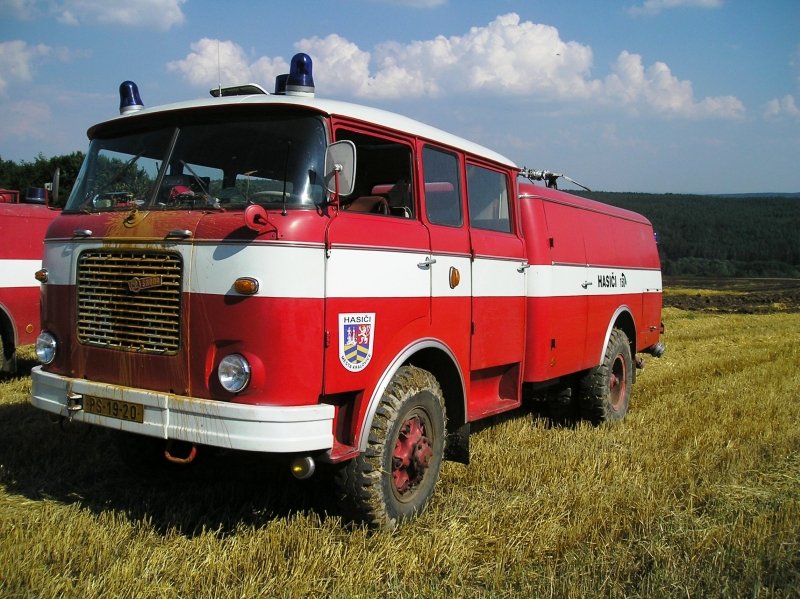

CAS 24 Škoda 706 RTHP
10.10.2017 vozidlo předáno do sbírek Národního technického muzea v Čelákovicích
Název vozidla: CAS 24 Škoda 706 RTHP
Volací znak: PPS 372
Množství vody: 3 500 l
Rok výroby: 1970
Technické parametry
Označení ZPA: CAS 24/3500/0-M2R
Typ podvozku: Škoda 706 RTHP
Výrobce podvozku: LIAZ n.p., Jablonec nad nisou
Výrobce nástavby: Karosa n.p., Vysoké Mýto
TECHNICKÉ ÚDAJE
Délka: 7 550 mm Šířka: 2 435 Výška: 2 870 mm
Celková hmotnost: 13 570 kg
Provozní hmotnost: 9 200 kg
Motor: Škoda 706 RT
vznětový, řadový čtyřdobý, vodou chlazený šestiválec OHV s přímým vstřikem paliva 118 kW (160 PS) při 1900 l/min
vrtání: 125 mm
zdvih: 160 mm
celkový objem válců: 11 781 ccm
převodovka: 5 stupňů vpřed, jeden vzad
přední náprava tuhá, s přiřaditelným pohonem a uzávěrkou diferenciálu
zadní náprava hnací, tuhá, s uzávěrkou diferenciálu
brzdový systém: tři na sobě nezávislé systémy
objem palivové nádrže: 175 l
spotřeba paliva : 24 litrů / 100 km
Maximální rychlost : 55 – 75 km/hod.
KABINA
- trambusová
- počet míst k sezení: 1+8
- topení: 1x závislé
NÁSTVBA
Nádrž na vodu: 3 500 l
ČERPACÍ ZAŘÍZENÍ
typ: 3408
jednostupňové, odstředivé, hřídel čerpadla je těsněna hnětací ucpávkou
jmenovitý výkon - 2 500 l/min při 8 bar a 1,5 m sací výšky
počet sacích hrdel 150 - 2 ks | počet výtlačných hrdel 75 - 4 ks
vývěva: plynová na spálené plyny, umístěna na výfukovém potrubí
